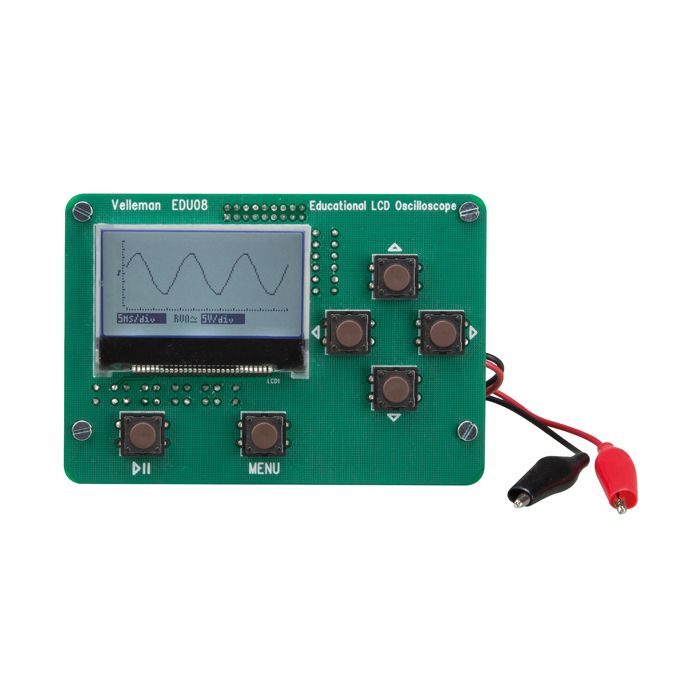

EDUCATIEVE OSCILLOSCOOPKIT

Bouw uw eigen oscilloscoop en leer signalen te visualiseren. Ontdek hoe de signalen er in werkelijkheid uitzien.
Deze betaalbare oscilloscoop is uitgerust met heel wat functies die u normaal gezien alleen op dure toestellen ziet zoals signaalmarkeringen, frequentieweergave, dB-metingen, true RMS-metingen, …
Met de krachtige automatische instelfunctie kunt meteen aan de slag!


Opmerking: Deze oscilloscoop is niet geschikt om metingen uit te voeren op spanningen hoger dan 30Vpp.

Specificaties
•LCD-schem met hoog contrast: 64 x 128 pixels met witte achtergrondverlichting
•max. bemonsteringsfrequentie: 1MS/s voor herhaalde signalen, 100kS/s in real time
•bandbreedte van de ingangsversterker: 200kHz (-3 dB)
•metingen tot: 100kHz
•ingangsimpedantie: 100kohm // 20pF
•max. ingangsspanning: 30Vpeak (AC + DC)
•ingangskoppeling: DC en AC
•AD-resolutie: 8 bits
•bedrijfsmodi: run, single
•instelbare triggerniveau: in 16 stappen
•tijdbasisbereik: in 15 steppen, 10µs/divisie tot 500ms/divisie
•bereik ingangsgevoeligheids: in 6 stappen, 100 mV/divisie tot 5 V/divisie
•uitgang testsignaal: 1.95kHz / 3.3Vpp
•volledig automatische instelfunctie voor: V/div en tijd/div (of manueel)
•gevoeligheid lager dan 10mV
•weergave: DC, AC+DC, true RMS, dBm, Vpp, min. & max.
•weergave van de signaalmarkers voor tijd en spanning
•frequentieweergave (via markeringen)
•batterijgedreven: 4 x AAA-batterij (max. 100mA)
•automatische energiebesparingsmodus
•afmetingen: 80 x 115 x 40 mm
•gewicht: 190g (6.70 oz) met batterijen
